Embreagem de roda livre unidirecional tipo rolete AS NSS TSS

//www.backstopclutch.com/uploadfiles/128.1.164.27/webid1824/source/202106/162269849718.png

Embreagem de roda livre unidirecional tipo rolete AS NSS TSS

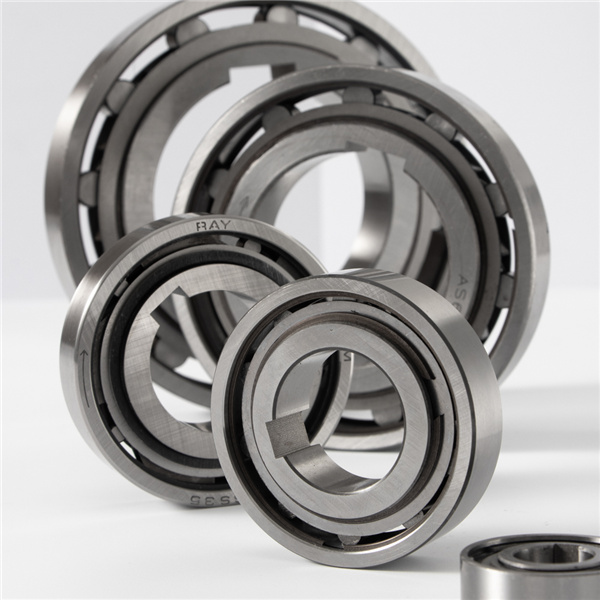

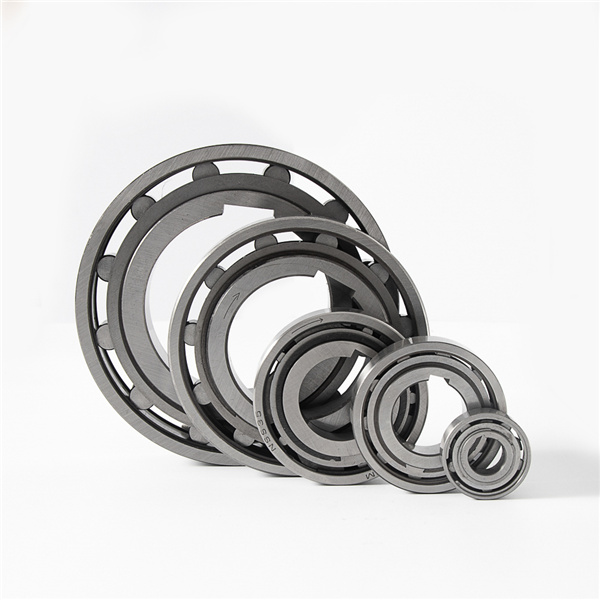

A embreagem de roda livre unidirecional tipo rolete AS, NSS e TSS é uma série versátil de conjuntos compactos e integrados que funcionam como um rolamento de embreagem unidirecional combinado. Cada modelo utiliza um mecanismo de rolete e rampa de precisão para permitir uma rotação livre e suave em uma direção e proporcionar uma transmissão de torque imediata e rígida na direção oposta. Pré-lubrificadas e seladas, são projetadas para montagem simples no eixo. Essas unidades são amplamente utilizadas em máquinas agrícolas, transmissões de duas velocidades e sistemas de partida automotivos para roda livre confiável, parada reversa ou indexação.

Consulte agora

Contate-nos

Embreagem de roda livre unidirecional tipo rolete AS NSS TSS

Consulte agora

Contate-nos

Detalhes do produto

Recurso

TipoCOMOÉ uma roda livre de rolos sem suporte de rolamento. Rolamentos são necessários para suportar cargas axiais e radiais. A instalação também deve providenciar lubrificação e vedação. As dimensões externas nominais são as mesmas da série 62... Rolamentos de esferas.
Uma configuração típica consiste em instalar este tipo de rolamento juntamente com um rolamento da série 62, respeitando as mesmas tolerâncias de localização, conforme mostrado na página seguinte. A pista interna é fixada ao eixo por chaveta (exceto para furos de 6 mm).
A pista externa possui uma tolerância positiva de r6 para permitir um encaixe por pressão em uma carcaça H7. A carcaça externa deve ser suficientemente resistente.
Para evitar expansão após a montagem. Este projeto tolera um desalinhamento axial entre os anéis interno e externo de ± S/2.

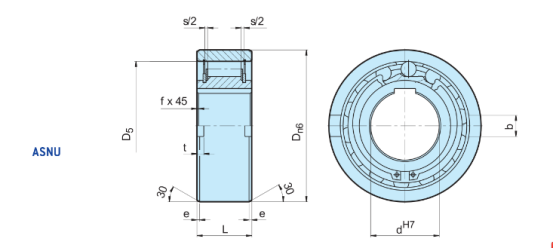

Dimensões e capacidades:

Tipo	Tamanho	Torque	velocidades excessivas		Dimensões						Peso	torque de arrasto
AS (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	L	s	e	f	Peso	torque de arrasto
	[mm]	[Nm]	[min-1]	[min-1]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[kg]	[Ncm]
	6	2.1	5000	7500	19	15,8	6	0,3	0,6	0,3	0,01	0,18
	8	3,8	4300	6500	24	20	8	1.3	0,6	0,6	0,02	0,24
	10	6,8	3500	5200	30	25,9	9	1.3	0,6	0,6	0,03	0,36
	12	13	3200	4800	32	28	10	1.3	0,6	0,6	0,04	0,48
	15	14	2800	4300	35	31	11	1.4	0,6	0,6	0,05	0,7
	20	40	2200	3300	487	40	14	2.4	0,8	0,8	0,12	1.4
	25	56	1900	2900	52	45,9	15	2.4	0,8	0,8	0,14	2.4
	30	90	1600	2400	62	55	16	2.4	0,8	1	0,22	7,8
	35	143	1300	2000	72	64	17	2,5	0,8	1	0,31	9
	40	185	1200	1800	80	72	18	2,5	0,8	1	0,39	10
	45	218	1000	1600	85	77	19	2,5	1.2	1	0,44	11
	50	230	950	1500	90	82	20	2,5	1.2	1	0,49	13
	55	308	800	1300	100	90	21	2,5	1.2	1	0,66	14
	60	508	700	1100	110	100	22	2,5	1.2	1,5	0,81	26
	80	1063	600	900	140	128	26	2,5	1.2	1,5	1,41	58

NOTAS:
AS6 sem chaveta. ØD = -0-0,009
Chaveta AS8-12 conforme DIN 6885.1.
Outras dimensões conforme DIN 6885.3
1) T máx = 2 × T KN
2) Corridas internas ultrapassam os limites
3) Ultrapassagens da pista externa
As dimensões de montagem são idênticas às dos rolamentos de esferas da série 62.

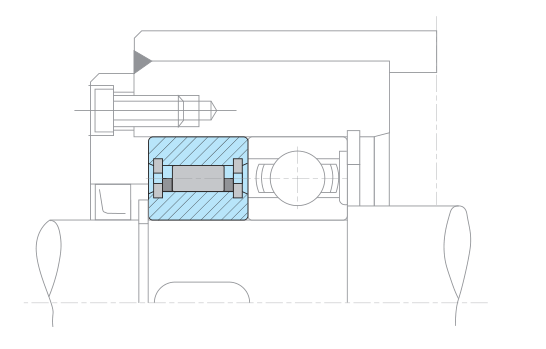

Exemplo de montagem:
