Características do CSK..P CSK..PP:
TiposCSK..PeCSK..PPSão rodas livres do tipo sprag integradas em rolamentos de esferas da série 62 (exceto o tamanho 40).
São suportados por rolamentos, fornecidos lubrificados com graxa e protegidos contra poeira superior a 0,3 mm. Recomenda-se o uso de vedações adicionais do tipo "nylos", especialmente quando a temperatura de trabalho ultrapassar 50 °C. A lubrificação por banho de óleo também é possível.

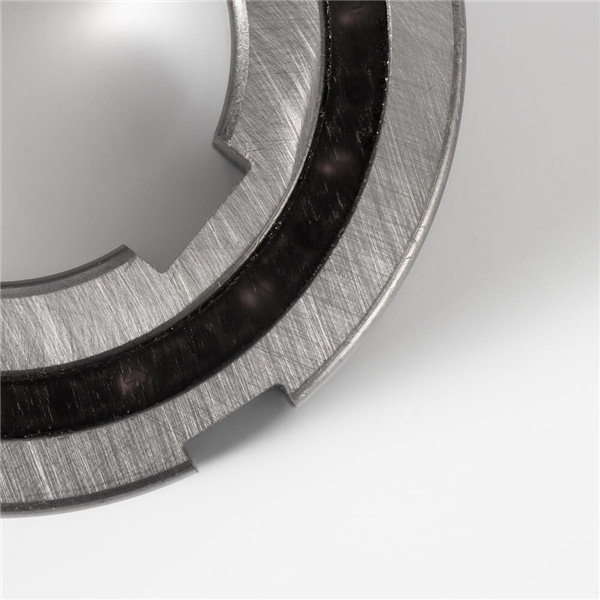

Além do modelo básico CSK, o tipo CSK..P possui uma chaveta na pista interna. Por esse motivo, ela pode ser fixada a um eixo com tolerância k6. A pista externa ainda precisa ser prensada em um alojamento rígido com tolerância N6.

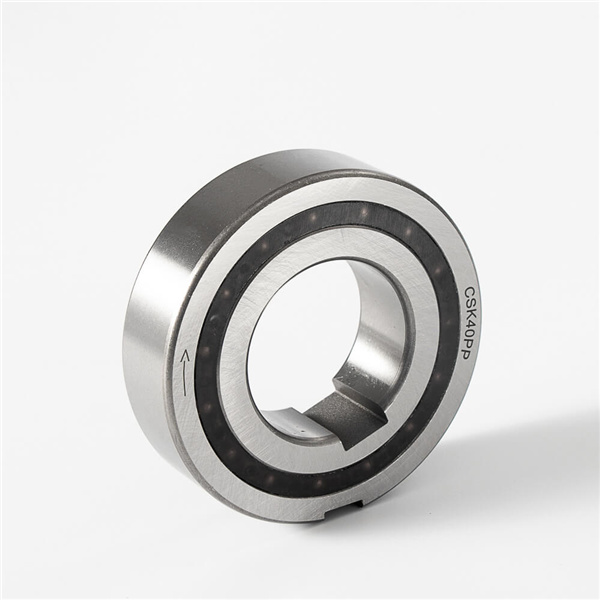

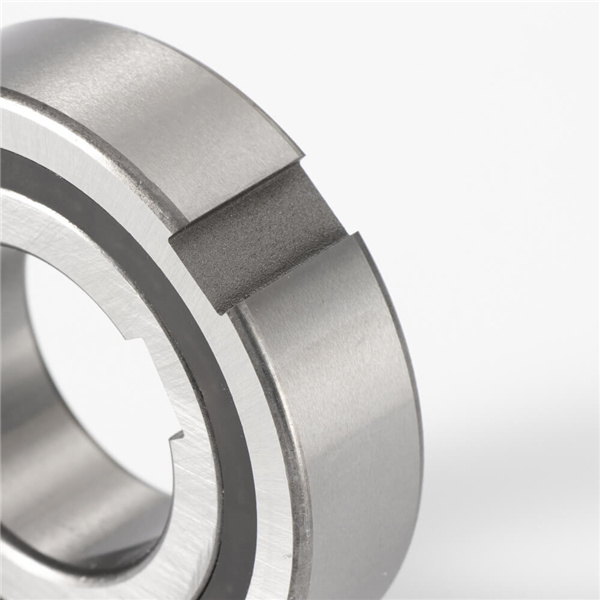

O rolamento CSK..PP possui chaveta tanto na pista interna quanto na externa. As tolerâncias de montagem recomendadas são h6 no eixo e H6 em uma carcaça rígida. Entre em contato conosco caso a temperatura ambiente ou de operação não esteja dentro da faixa de +5°C a +60°C.

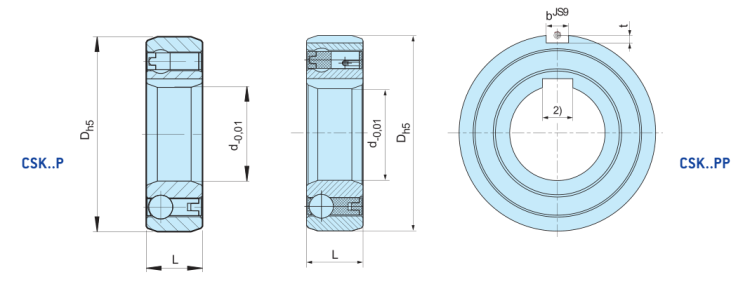

Dimensões e capacidade:
| Tipo | Tamanho | Série de rolamentos | Cargas de suporte | Peso | torque de arrasto | |||||||
| dinâmico | estático | |||||||||||
| d | TKN1) | Nmax | D | L | b | t | C | C0 | TR | |||
| [mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [kN] | [kN] | [kg] | [Ncm] | ||
| CSK..P | 12 | 6201 | 9.3 | 10000 | 32 | 10 | 6.1 | 2,77 | 0,04 | 0,7 | ||
| 15 | 6202 | 17 | 8400 | 35 | 11 | 7.4 | 3,42 | 0,06 | 0,9 | |||
| 17 | 6203 | 30 | 7350 | 40 | 12 | 7,9 | 3,8 | 0,07 | 1.1 | |||
| 20 | 6204 | 50 | 6000 | 47 | 14 | 9,4 | 4,46 | 0,11 | 1.3 | |||
| 25 | 6205 | 85 | 5200 | 52 | 15 | 10.7 | 5,46 | 0,14 | 2 | |||
| 30 | 6206 | 138 | 4200 | 62 | 16 | 11.7 | 6,45 | 0,21 | 4.4 | |||
| 35 | 6207 | 175 | 3600 | 72 | 17 | 12.6 | 7,28 | 0,3 | 5,8 | |||
| 40 | – | 325 | 3000 | 80 | 22 | 15,54 | 12,25 | 0,5 | 7 | |||
| CSK..PP | 15 | 6202 | 17 | 8400 | 35 | 11 | 2 | 0,6 | 7.4 | 3,42 | 0,06 | 0,9 |
| 17 | 6203 | 30 | 7350 | 40 | 12 | 2 | 1 | 7,9 | 3,8 | 0,07 | 1.1 | |
| 20 | 6204 | 50 | 6000 | 47 | 14 | 3 | 1,5 | 9,4 | 4,46 | 0,11 | 1.3 | |
| 25 | 6205 | 85 | 5200 | 52 | 15 | 6 | 2 | 10.7 | 5,46 | 0,14 | 2 | |
| 30 | 6206 | 138 | 4200 | 62 | 16 | 6 | 2 | 11.7 | 6,45 | 0,21 | 4.4 | |
| 35 | 6207 | 175 | 3600 | 72 | 17 | 8 | 2,5 | 12.6 | 7,28 | 0,3 | 5,8 | |
| 40 | – | 325 | 3000 | 80 | 22 | 10 | 3 | 15,54 | 12,25 | 0,5 | 7 | |
| CSK..P-2RS | 12 | – | 9.3 | 10000 | 32 | 14 | 6.1 | 2,77 | 0,05 | 3 | ||
| 15 | – | 17 | 8400 | 35 | 16 | 7.4 | 3,42 | 0,07 | 4 | |||
| 17 | – | 30 | 7350 | 40 | 17 | 7,9 | 3,8 | 0,09 | 5.6 | |||
| 20 | – | 50 | 6000 | 47 | 19 | 9,4 | 4,46 | 0,145 | 6 | |||
| 25 | – | 85 | 5200 | 52 | 20 | 10.7 | 5,46 | 0,175 | 6 | |||
| 30 | – | 138 | 4200 | 62 | 21 | 11.7 | 6,45 | 0,27 | 7,5 | |||
| 35 | – | 175 | 3600 | 72 | 22 | 12.6 | 7,28 | 0,4 | 8.2 | |||
| 40 | – | 325 | 3000 | 80 | 27 | 15,54 | 12,25 | 0,6 | 10 | |||
Notas:
1) T máx = 2 × T KN
2) Chaveta conforme DIN 6885.3
Chaveta tamanho 40 conforme DIN 6885.1

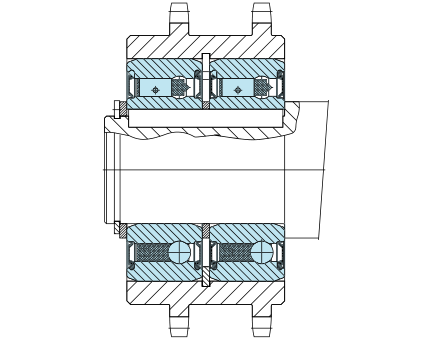

Montagem:
