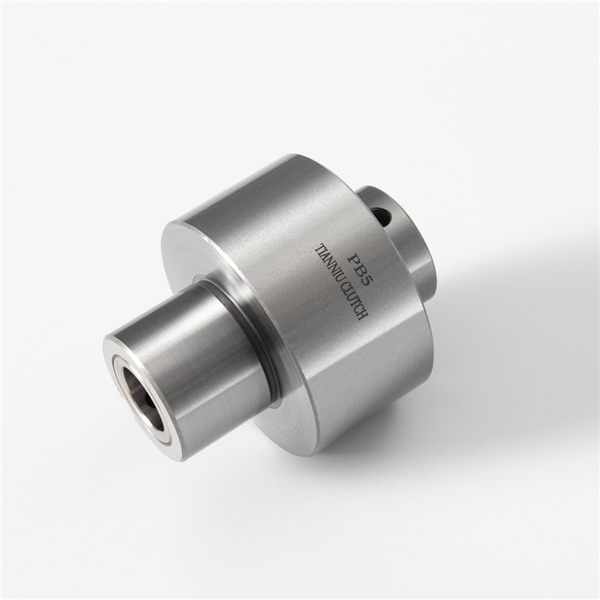

Обгонная муфта типа PB Sprag

//www.backstopclutch.com/uploadfiles/128.1.164.27/webid1824/source/202104/16194286597.jpg

Обгонная муфта типа PB Sprag

Обгонная муфта типа PB Sprag — это прочный и универсальный механический компонент, сочетающий в себе функции обгонной муфты с обратным ходом. Ее внутренний обгонный механизм обеспечивает свободное и плавное вращение в одном направлении, одновременно обеспечивая мгновенную и надежную блокировку для передачи крутящего момента или обратного вращения. Разработанная для сложных условий эксплуатации, обгонная муфта с обратным ходом широко используется в редукторах большой грузоподъемности, крупных конвейерах и полиграфическом оборудовании для обеспечения надежного свободного вращения, индексации и критически важного предотвращения обратного вращения, гарантируя безопасность и эффективность работы промышленных приводных систем.

Запросить информацию сейчас

Связаться с нами

Обгонная муфта типа PB Sprag

Запросить информацию сейчас

Связаться с нами

Подробная информация о товаре

Характеристики обгонной муфты с фрикционным тормозом:

1. Соосность внутреннего и наружного колец обеспечивается подшипником скольжения, расположенным между наружным кольцом и валом. Радиальная нагрузка, действующая на наружное кольцо, также воспринимается этим подшипником скольжения. Поэтому вал должен быть пройден через конец наружного кольца сцепления.

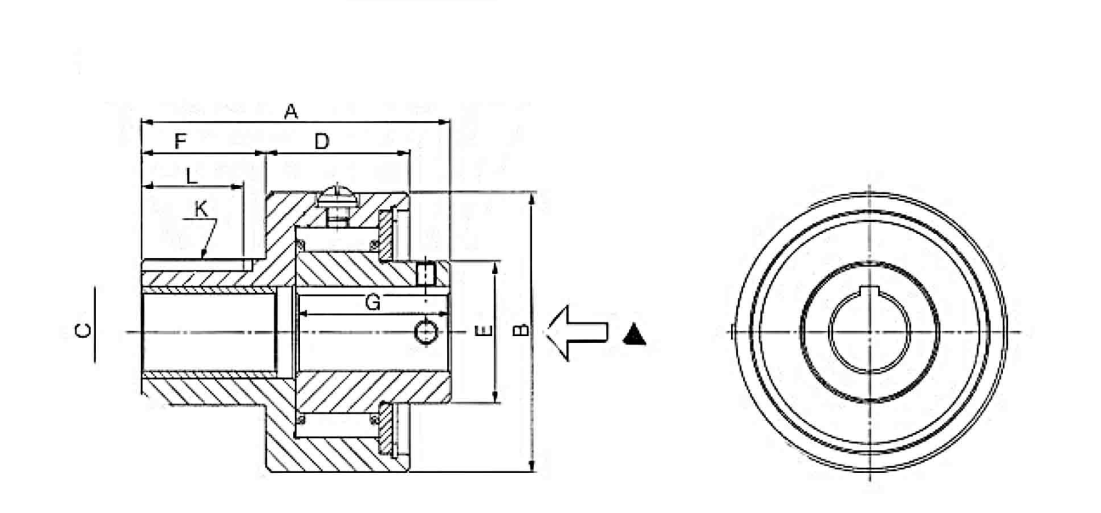

2. Укажите, правый (RH) или левый (LH) привод внутреннего кольца, если смотреть со стороны, отмеченной стрелкой на иллюстрации выше. Перед обкаткой проверьте правильность вращения сцепления.

3.Используемая расшифровка букв должна соответствовать стандарту JIS B1301-1959.
4.Диаметр отверстия ведомого элемента, такого как звездочка на наружном обойме сцепления, должен соответствовать допуску H6 или H7 стандарта JIS.
5. Для использования в качестве индексатора рекомендуется смазка маслом.

Параметры продукта:

обгонная муфта, односторонний подшипник

			Макс.			Диаметр канала ствола									Внешняя раса			Смазка
	крутящий момент	Тащить	Перегрузка		Макс.										Ключевой путь			Заливная пробка
Модель	Емкость	крутящий момент	(об/мин)		индексирование			А	Б	С	Д	И	Ф				Масса	SizexPitch
	(Н@м)	(Н@м)	Внутренняя раса	Внешняя раса	(циклов/мин)	Да.	Ключевой путь			(h7)				Г	К	Л	(кг)
			Внутренняя раса	Внешняя раса		(J7)	Ключевой путь							Г	К	Л
ПБ 3	29.4	0.2	1,800	900	150	10	4х1,5	50	50	23	22	25	21	25.7	4× 2,5	16	0,23	M6×P1.0
ПБ 5	147	0.2	1,800	900	150	16	5x2	70	60	32	32	35	25	38.8	5× 3.0	20	0,58	M6×P1.0
ПБ 6	382	0.2	1500	800	150	20	5x2	82	73	38	38	37	33	41	5× 3.0	27	1.1	M6×P1.0
ПБ 8	568	0,29	1200	650	150	25	7x3	85	83	45	40	45	33	42	7× 4.0	27	1.6	M6×P1.0
ПБ 10	843	0,39	1000	400	150	31.5	10x3.5	92	95	60	41	56	37	44	10 × 4,5	28	2.5	M6×P1.0
ПБ 12	1530	0,39	800	300	150	40	10x3.5	100	113	65	50	66	37	52.6	10 × 4,5	29	3.6	M6×P1.0
ПБ 14	2110	0,59	700	300	150	45	12x3.5	112	133	75	54	76	41	57.3	12 × 4,5	30	6	M6×P1.0
