CKZ-D Freilaufkupplung
- Telefon:18019694558
- E-Mail:sales@backstopclutch.com
Beschreibung:
TypCKZ-DDer Freilauf der Serie CKZ-A besteht aus Kupplungen der Serie CKZ-A und einem Ölbehälter. Nur der Innenring ist für den Überholvorgang ausgelegt. Die Einheiten werden standardmäßig mit einem Schmierstoffbehälter und Öl geliefert.
Der Innenring ist mit der Welle verkeilt und bereit für den Einbau in horizontaler Position.
Diese Kupplungen eignen sich für Rücklauf- oder Innenringbedingungen und für Hochgeschwindigkeits-Überholvorgänge.

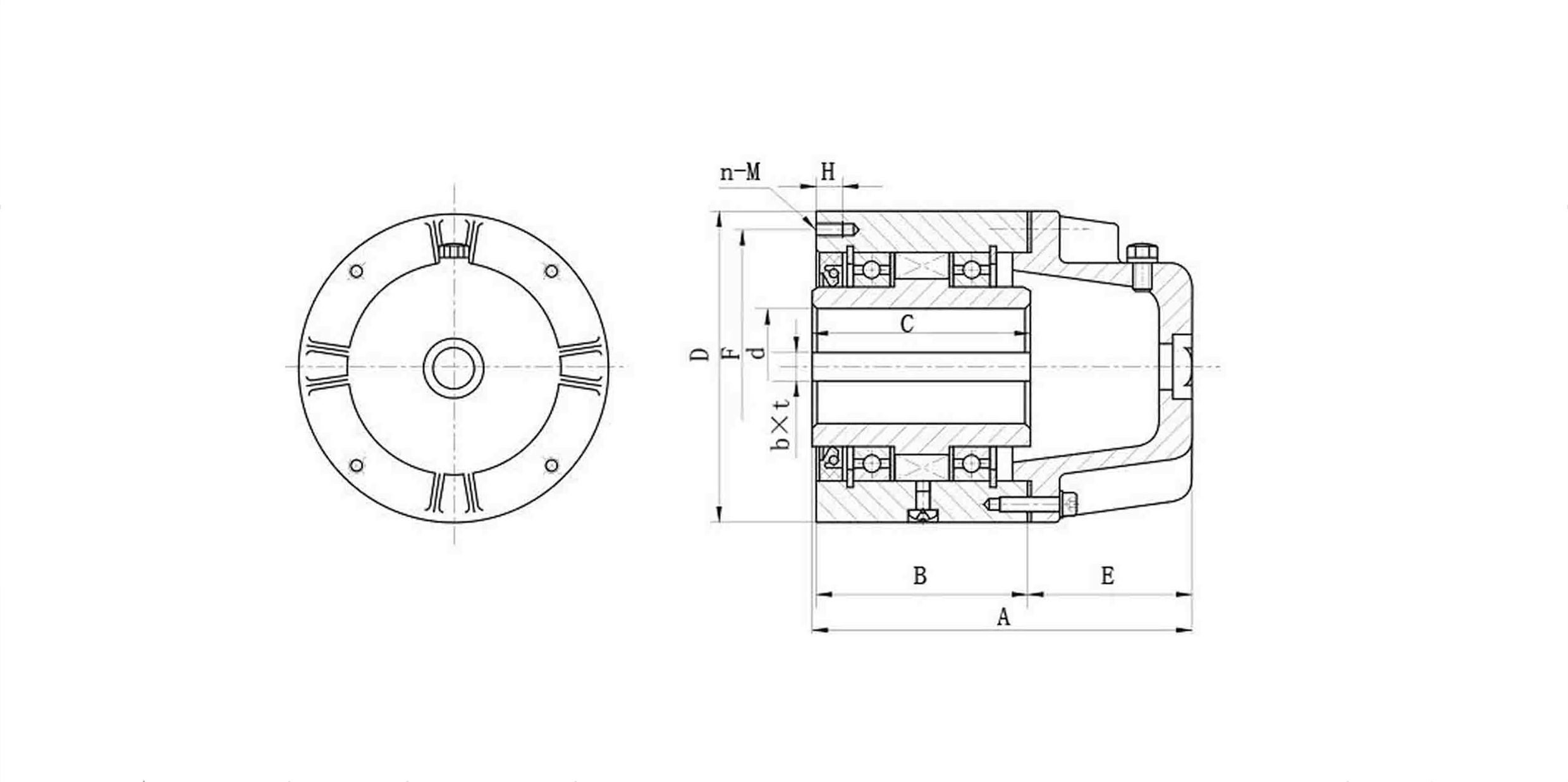

Abmessungen und Kapazitäten:
Typ | Nenndrehmoment (N·m) | Überschreitung der Grenzgeschwindigkeit (U/min) | Konturabmessung (mm) | Gewicht (kg) | |||||||||
d H7 | D h7 | A | B | C | F | UND | nM | H | Schlampe | ||||
CKZ-D1977 | 185 | 1960 | 19.0 | 77 | 115 | 60 | 63 | 66 | 53,5 | 4-M6 | 13 | 5*2 | 2 |
CKZ-D2288 | 317 | 1820 | 22 | 88 | 122 | 67 | 70 | 73 | 53,5 | 4-M8 | 16 | 5*2 | 3 |
CKZ-D32108 | 953 | 1680 | 32 | 108 | 154 | 86 | 89 | 92 | 66,5 | 4-M8 | 16 | 7*3 | 5,5 |
CKZ-D50136 | 1847 | 1470 | 50 | 136 | 165 | 92 | 95 | 120 | 71,5 | 6-M8 | 16 | 12*3,5 | 9,5 |
CKZ-D70180 | 3460 | 1050 | 70 | 180 | 207 | 124 | 127 | 160 | 81,5 | 6-M10 | 20 | 18*6 | 21 |
CKZ-D85200 | 5590 | 980 | 85 | 200 | 280 | 150 | 153 | 175 | 128,5 | 8-M14 | 25 | 24*6 | 40.3 |
CKZ-D110250 | 10300 | 910 | 110 | 250 | 298,5 | 155 | 158 | 220 | 142 | 8-M16 | 25 | 28*7 | 50,6 |
CKZ-D135300 | 14400 | 840 | 135 | 300 | 314,5 | 160 | 165 | 265 | 152 | 10-M16 | 32 | 35*9 | 77,6 |

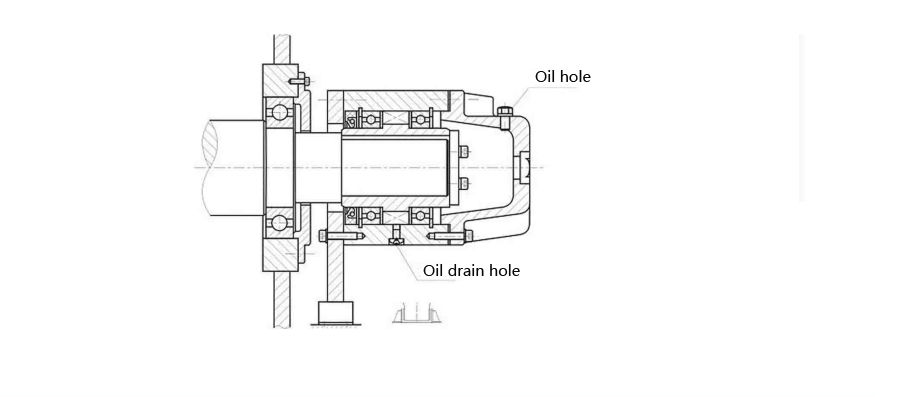

MontageBeispiel:
