Złącze zaciskowe sztywne ze stopu aluminium GNC

//www.backstopclutch.com/uploadfiles/128.1.164.27/webid1824/source/202202/164585658366.jpg

Złącze zaciskowe sztywne ze stopu aluminium GNC

>Zintegrowana konstrukcja, ogólne wykorzystanie materiałów ze stopu aluminium o wysokiej wytrzymałości >Wysoki moment obrotowy, wysoka sztywność >Typ sztywny zasadniczo nie pozwala na mimośrodowość, dlatego należy go w pełni dostosować podczas użytkowania >Metoda mocowania za pomocą śruby zaciskowej

Zapytaj teraz

Skontaktuj się z nami

Złącze zaciskowe sztywne ze stopu aluminium GNC

Zapytaj teraz

Skontaktuj się z nami

Szczegóły produktu

Opis:

Sztywnysprzęgło wału zaciskowegoPosiada właściwości tłumienia wstrząsów i izolacji drgań skrętnych. Rozrusznik silnika charakteryzuje się opóźnieniem, niską prędkością obrotową, redukuje nagły rozruch spowodowany wzajemnym oddziaływaniem części oraz poprawia wydajność rozruchu silnika o małym obciążeniu: dzięki sprzężeniu pompy, moment obrotowy koła i prędkość obrotowa koła są proporcjonalne do kwadratu. Dzięki temu, podczas rozruchu natychmiastowe obroty koła pompy, ze względu na niski moment obrotowy, przypominają rozruch z obciążeniem pompy, co przekłada się na krótki czas rozruchu, niski prąd rozruchowy i płynny rozruch. Silnik ten jest szczególnie odpowiedni do rozruchu dużych obciążeń o dużej bezwładności.

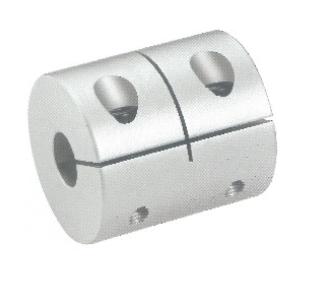

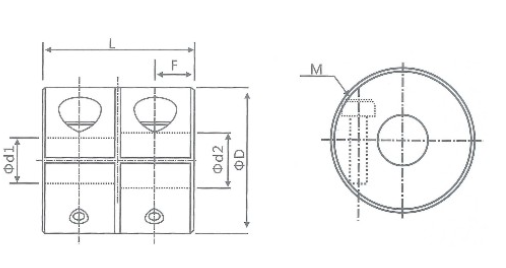

sztywne sprzęgło rowkowane sztywne sprzęgło

parametr modelu	typowa średnica otworu d1,d2	ΦD	L	F	M	moment dokręcania śruby (NM)
GNC-16x16	3,4,5,6,6,35,7,8	16	16	3,75	M2,5	1
GNC-16x24	3,4,5,6,6,35,7,8	16	24	3,75	M2,5	1
GNC-20x20	4,5,6,6,35,7,8,9,9,525,10	20	20	3,75	M2,5	1
GNC-20x30	4,5,6,6,35,7,8,9,9,525,10	20	30	3,75	M2,5	1
GNC-25x25	5,6,6,35,7,8,9,9,525,10,12	25	25	6	M3	1,5
GNC-25x36	5,6,6,35,7,8,9,9,525,10,12	25	36	6	M3	1,5
GNC-28,5x38	6,6,35,7,8,9,9,525,10,12,12,7,14	28,5	38	7.8	M4	2,5
GNC-32x32	6,6,35,7,8,9,9,525,10,12,12,7,14,15,16	32	32	7	M4	2,5
GNC-32x41	6,6,35,7,8,9,9,525,10,12,12,7,14,15,16	32	41	7,75	M4	2,5
GNC-40x44	8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20	40	44	10.5	M5	7
GNC-40x52	8,9,9,525,10,11,12,12,7,14,15,15,17,18,19,20	40	52	10.5	M5	7
GNC-50x55	10,11,12,12,7,14,15,16,17,18,19,20,22,24,25	50	55	13	M6	12
GNC-50x66	10,11,12,12,7,14,15,16,17,18,19,20,22,24,25	50	66	16	M6	12
GNC-63x71	10,11,12,12,7,14,15,16,17,18,19,20,22,24,25,28,30,32,35	63	71	16,5	M6	12

parametr modelu	Moment znamionowy (NM)*	dopuszczalny mimośród (mm)*	dopuszczalny kąt ugięcia (°)*	dopuszczalne odchylenie osiowe (mm)*	maksymalna prędkość obr./min	moment bezwładności (kg.M²)	Materiał tulei wału	obróbka powierzchni	waga (G)
GNC-16x16	5	-	-	-	1000	2,9x10^-7	Stop aluminium o wysokiej wytrzymałości	Obróbka anodowa	7
GNC-16x24	5	-	-	-	9400	2,9x10^-7			13
GNC-20x20	10	-	-	-	7500	8,6x10^-6			15
GNC-20x30	10	-	-	-	7500	8,6x10^-6			25
GNC-25x25	12	-	-	-	6000	2,7x10^-6			29
GNC-25x36	12	-	-	-	6000	2,7x10^-6			43
GNC-28,5x38	14	-	-	-	5500	2,5x10^-6			48
GNC-32x32	15	-	-	-	4700	7,1x10^-6			55
GNC-32x41	15	-	-	-	4700	7.1X10^-6			65
GNC-40x44	19	-	-	-	4000	1,45x10^-5			123
GNC-40x52	19	-	-	-	4000	1,45x10^-5			150
GNC-50x55	45	-	-	-	4000	7,0x10^-5			240
GNC-50x66	45	-	-	-	4000	7,0x10^-5			280
GNC-63x71	100	-	-	-	3500	9,0x10^-5			320
