Sprzęgło sztywne ze stopu aluminium GN ze śrubą ustalającą
Sprzęgło sztywne ze stopu aluminium GN ze śrubą ustalającą
Szczegóły produktu

Opis:

Sztywne sprzęgło śrubowe składa się z dwóch półokrągłych żeliwnych zacisków blokowanych śrubami. Moment obrotowy przenoszony jest głównie przez siłę tarcia. Dla zapewnienia niezawodnej transmisji, można dodać płaski wpust. Cechy: łatwy demontaż, prosta konstrukcja, mały moment obrotowy. Dwukołnierzowe połączenie śrubowe, wałek sprzęgający z wpustem, wypukłe ramię, dobre do neutralnego położenia; Pierścień środkowy dzielony, wygodny montaż i demontaż; Połączenie śrubowe: udoskonalone połączenie śrubowe, luz tarcia; Śruby do rozwiercania otworów, ściśle dopasowane przez ścinanie wytłaczane; Typowe materiały: HT28-48 lub stal węglowa, do dużych obciążeń lub V >30 m/s w przypadku zastosowania staliwa lub stali kutej. Jego cechy: prosta konstrukcja, może przenosić duży moment obrotowy, szerokie zastosowanie, odpowiednie do sztywności wału, neutralne lepsze okazje.

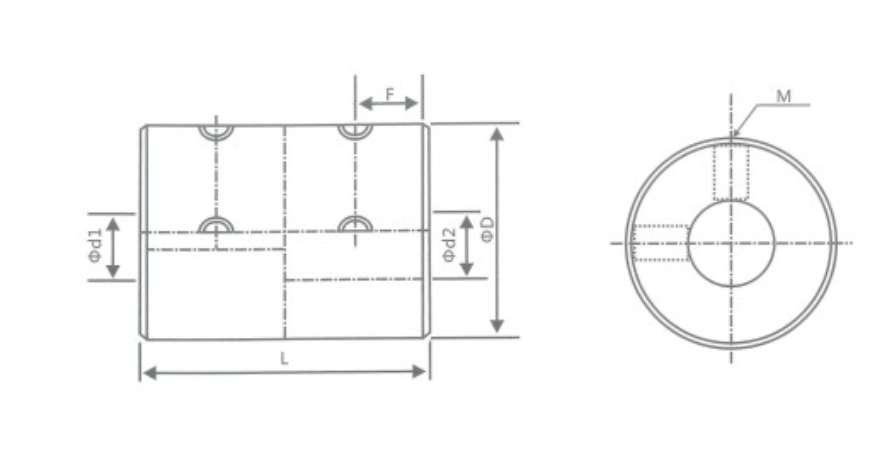

rozdzielone sztywne sprzęgłosprzęgło skrętnie sztywne

parametr modelutypowa średnica otworu d1,d2ΦDLFMmoment dokręcania śruby
(NM)
GN-16X163,4,5,6,6,35,7,816165M30,7
GN-16x244,5,6,6.35,7,816246M30,7
GN-20x204,5,6,6,35,7,8,9,9,525,1020205M30,7
GN-20x304,5,6,6,35,7,8,9,9,525,1020307M41.7
GN-25x255,6,6,35,7,8,9,9,525,10,1225258M41.7
GN-25x365,6,6,35,7,8,9,9,525,10,1225369M41.7
GN-32x326,6,35,7,8,9,9,525,10,12,12,7,14,15,1632329M54
GN-32x416,6,35,7,8,9,9,525,10,12,12,7,14,15,16324110M54
GN-40x448,9,9,525,10,11,12,12,7,14,15,16,17,18,19,20404410.5M54
GN-50x5510,11,12,12,7,14,15,16,17,18,19,20,22,24,25505513M67
GN-50x6610,11,12,12,7,14,15,16,17,18,19,20,22,24,25506615M67
GN-63x7112,14,15,16,17,18,19,20,22,24,25,28,30,32637116M67


parametr modeluMoment znamionowy
(NM)*		dopuszczalny mimośród
(mm)*		dopuszczalny kąt ugięcia
(°)*		dopuszczalne odchylenie osiowe
(mm)*		maksymalna prędkość
obr./min		moment bezwładności
(kg.M2)		Materiał tulei wałuobróbka powierzchniwaga
(G)
GN-16x165---230004,39x10-7Stop aluminium o wysokiej wytrzymałościObróbka anodowa6
GN-16x245---230004,39x10-710
GN-20x2010---180001,25x10-614
GN-20x3010---180001,25x10-619
GN-25x2512---140003,8x10-725
GN-25x3612-.-140003,8xl0-738
GN-32x3215---110001,15x10-760
GN-32x4115---110001,15xl0-770
GN-40x4419---40001,45x10-7118
GN-50x5545--
40002x10-7235
GN-50x6645---40002x10-7300
GN-63x71115---38001,8x10-7400



Słowa kluczowe

sztywne sprzęgło,sztywne sprzęgło śrubowe
