Đặc trưng

ASNU NFS TFSĐây là loại bánh răng tự do kiểu con lăn không có ổ đỡ. Ổ đỡ chịu tải trọng trục và tải trọng hướng tâm. Việc bôi trơn và làm kín cũng phải được thực hiện khi lắp đặt.

Do ly hợp một chiều kiểu ASNU NFS là loại con lăn không có ổ đỡ, nên cần có ổ đỡ để chịu tải trọng hướng trục và hướng tâm. Việc bôi trơn và làm kín cũng phải được thực hiện trong quá trình lắp đặt. Vòng trong được gắn chặt vào trục bằng then. Vòng ngoài có dung sai dương n6, để tạo ra sự lắp ghép ép chặt vào vỏ H7.

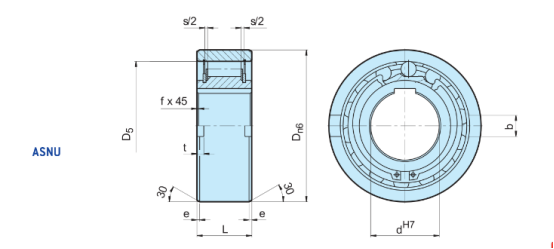

Kích thước và dung tích:

GHI CHÚ

ASNU8-12, rãnh then ASNU200 theo tiêu chuẩn DIN 6885. 1,

các kích thước khác theo tiêu chuẩn DIN 6885.3
1) T max = 2 × T KN
2) Sự vượt quá giới hạn của chủng tộc bên trong
3) Vòng ngoài bị tràn

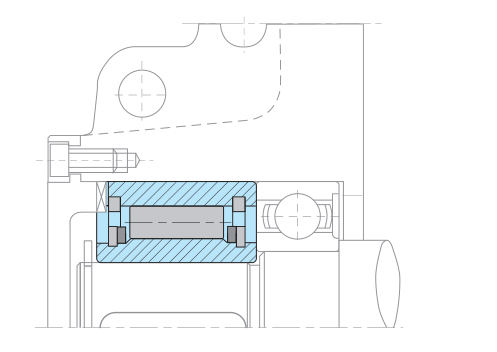

Ví dụ về cách lắp đặt:

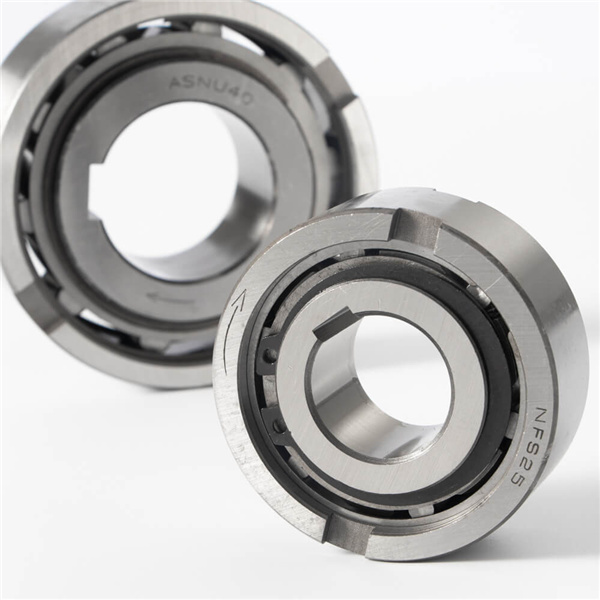

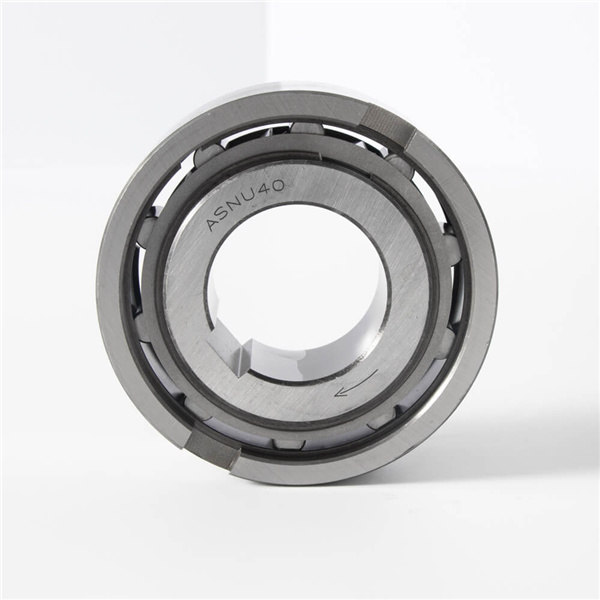

Trưng bày sản phẩm:
