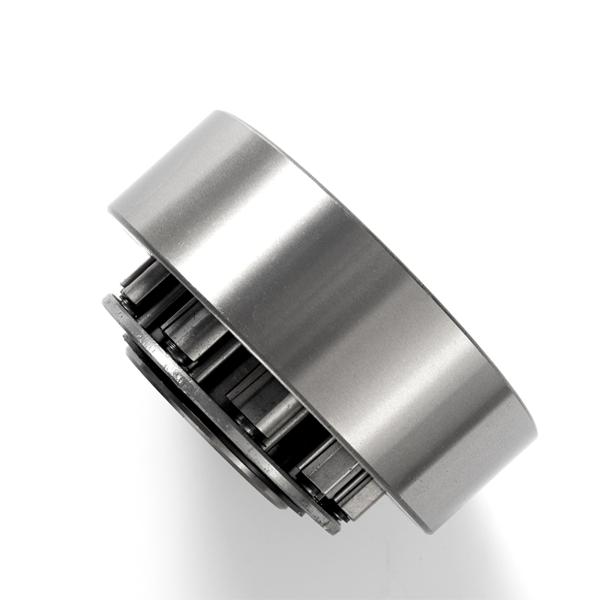

RSCI-Freilaufkupplung

//www.backstopclutch.com/uploadfiles/128.1.164.27/webid1824/source/202106/16227016769.png

RSCI-Freilaufkupplung

Jetzt anfragen

Kontaktieren Sie uns

RSCI-Freilaufkupplung

Jetzt anfragen

Kontaktieren Sie uns

Produktdetails

Merkmale:

TypRSCIist ein ZentrifugalabhebenFreilauf-EinwegkupplungDer Innenring dreht sich. Nur der Innenring ist für den Freilauf ausgelegt. Es handelt sich um einen nicht selbsttragenden Typ.
Es müssen Lager vorgesehen werden, um die Konzentrizität der inneren und äußeren Lagerringe zu gewährleisten, die axiale und radiale Belastungen aufnehmen können, wie auf der Rückseite dargestellt.

Rundlauf- und Konzentrizitätsgrenzen müssen eingehalten werden. Der RSCI-Typ ist für alle in Kraftübertragungsanlagen üblicherweise verwendeten Schmierstoffe geeignet. Diese Freiläufe können ohne separate Schmierung direkt in Getrieben montiert werden. Ein Ölnebel ist in der Regel ausreichend. Bei überwiegend im Freilaufbetrieb arbeitenden Einheiten, wie beispielsweise Elektromotoren, kann auch eine Fettschmierung zulässig sein.
Bei Verwendung als Rücklaufsperre muss sichergestellt werden, dass die Überlaufgeschwindigkeit nicht unter die in der Kennlinientabelle angegebene Mindestgeschwindigkeit sinkt.

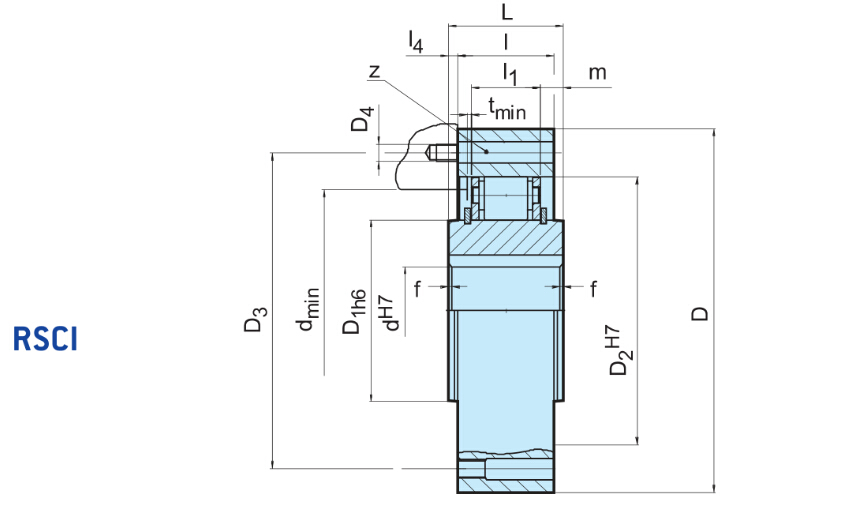

Abmessungen und Kapazität:

Größe	Drehmoment	Geschwindigkeiten								NEIN.									Gewicht
Größe	Drehmoment	Geschwindigkeiten								NEIN.									Gewicht
dH7	TKN1)	nmax2)	nimin3)	nimax4)	D5)	D1h6	D2H7	D3	D4	Mit	L	ICH	I1	I4	f×45°	Administrator	M	Zeit
[mm]	[Nm]	[min-1]	[min-1]	min-1	mm	mm	mm	mm			mm	mm	mm	mm	mm	mm	mm	mm		[kg]
180	31500	115	285	1300	412	240	310	360	M20	12	90	80	53	5	3,5	280	18.6	3		59
180 m	50000	90	220	1300	422	240	310	370	M20	18	120	120	83	0	4	280	18,5	2		92
180II	63000	115	285	1300	412	240	310	360	M20	24	160	160	118	0	3,5	280	21	3		116
180II-M	100000	90	220	1300	425	240	310	370	M24	24	240	240	176	0	4	280	32	3		190
220	42500	110	265	1100	470	290	360	410	M20	16	105	80	60	12,5	4	330	19,5	3		90
220 m	68000	85	205	1100	480	290	360	410	M24	16	120	120	83	0	4	330	18,5	2		109
220II	85000	110	265	1100	480	290	360	430	M24	18	160	160	130	0	4	330	15	3		159
220II-M	136000	85	205	1100	490	290	360	425	M30	20	240	240	176	0	4	330	32	2		249
240	52000	105	250	1100	500	320	390	440	M20	16	105	90	60	7,5	4	360	15	2		95
240M	83000	80	195	1100	520	320	390	440	M24	16	120	120	83	0	4	360	18,5	2		137
240II	104000	105	250	1100	520	320	390	440	M24	24	180	180	132	0	4	360	24	2		191
240II-M	166000	80	195	1100	530	320	390	455	M30	24	240	240	181	0	4	360	32	2		250
260	65000	100	240	1000	550	360	430	500	M24	16	105	105	60	0	4	400	22,5	2		130
260 Mio.	100000	75	185	1000	580	360	430	500	M24	24	125	125	83	0	4	400	21	2		183
260II	130000	100	240	1000	580	360	430	500	M24	24	210	210	132	0	4	400	39	2		262
260II-M	200000	75	185	1000	580	360	430	500	M30	24	250	250	176	0	4	400	37	2		369
300	78000	90	225	1000	630	410	480	560	M24	24	105	105	60	0	4	460	22,5	3		174
300M	125000	70	175	1000	630	410	480	560	M24	24	125	125	83	0	4	460	21	3		210
300II	156000	90	225	1000	630	410	480	560	M24	24	210	210	134	0	4	460	38	3		351
300II-M	250000	70	175	1000	630	410	480	560	M30	24	250	250	182,6	0	4	460	33,7	3		457
